关于螺旋叶片下料法的计算步骤

发布时间：2019-12-30

　　在生产螺旋叶片的过程中需要对材料用量做出一个较为准确的计算，以免加工时出现材料准备过多而无法使用的现象，从而造成资源浪费，给企业带来损失，这种方法也被称为螺旋叶片下料法的计算步骤，有了系统化的操作数据的计算也会更准确。

　　钢材的下料法包括剪切、气割、等离子弧切割等内容。螺旋叶片是用于输送粘度较大和可压缩性物料的设备，它的下料法对应的就是它输送的物料的内容了

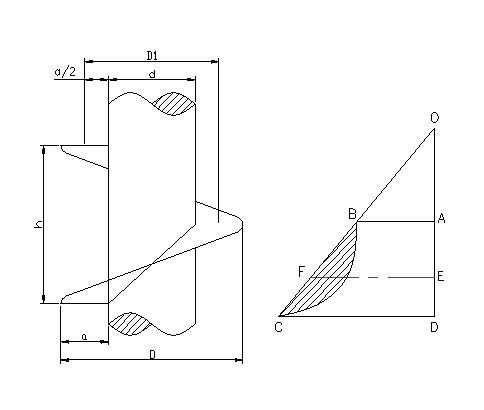

　　1.已知尺寸为f、f1、f2、a、h。

　　2.f：螺旋叶片围绕的心圆;f1：螺旋叶片内圆直径;f2：螺旋叶片外圆直径;a：螺旋叶片下端宽度;h：螺旋叶片的高度。具体做法如下：

　　(1)用已知尺寸，按照1：1比例画出俯视图，将假想外圆12等分，得出1-12点，1-12点各点与圆心O连接，得出一系列连心线。

　　(2)用计算法求出b、L1、L2、r、c的数值。

　　式中的L1、L2分别为内、外螺旋线的实长;r为展开内圆弧半径，c为展开外圆弧所对应的弦长，b为螺旋叶片小端的宽度。当然螺旋线实长L1、L2也可用图解法求出，在求出c的值后，求出弦c所对应的圆心角。

　　(3)在直线a1-1上，截取长度为a-b[b=(f1-f2)/2]的线段，并将其12等分，以O为圆心，分别过各等分点画圆弧，各圆弧截取对应的连心线，得出a1-a12点，各点到内圆的距离就是叶片上各个素线的实长。图中黑色轮廓线为螺旋叶片的实际放样。

　　螺旋叶片下料法的计算步骤如上所述，这种计算方法也是现在很多机械工程都需要用到的设备，它的下料法的计算对于我们分析设备的生产效率和质量有很大影响，所以我们需要熟练掌握，加以运用。
